Как разобрать погружной насос «Водоток»?

Для разборки скважинного насоса фирмы «Водоток» нужно действовать последовательно и аккуратно: отключить его от сети, извлечь из скважины, слить воду, затем поэтапно разобрать на части — от защитной решётки до двигателя — с обязательной маркировкой деталей. Большинство неисправностей этих аппаратов кроется в засоре рабочих колёс, износе подшипников или нарушении герметичности уплотнений, поэтому прежде чем нести насос в сервис, имеет смысл заглянуть внутрь своими руками. Ниже — подробная инструкция, как это сделать без потери деталей и нервов. И учтите: даже самые надёжные погружные насосы Водоток со временем требуют профилактического осмотра, и лучше провести его в спокойной обстановке мастерской, чем в аварийном режиме посреди зимы.

Подготовка к разборке

Любая работа с погружным оборудованием начинается не с отвёртки, а с обесточивания. Выдерните вилку из розетки или отключите автомат в щитке — это не обсуждается. Затем насос нужно извлечь из скважины, для чего понадобится страховочный трос, за который он подвешен. Поднимайте медленно, без рывков, чтобы не повредить кабель и трубу.

После подъёма слейте остатки воды из корпуса — для этого у большинства моделей есть сливная пробка. Также стоит слить воду из напорной магистрали, если она ещё подключена. Теперь положите насос на чистую ровную поверхность, желательно на ветошь, чтобы не поцарапать корпус и не потерять мелкие винтики.

Инструменты, которые пригодятся: набор крестовых и плоских отвёрток, гаечные ключи (чаще всего на 10 и 13), плоскогубцы, чистая ветошь, контейнер для мелких деталей и смазка для резьбовых соединений. Если планируете лезть в моторную часть — приготовьте киянку и, возможно, съёмник для подшипников. Рабочее место должно быть хорошо освещённым, а детали рекомендуется раскладывать в порядке снятия — так сборка пройдёт без сюрпризов.

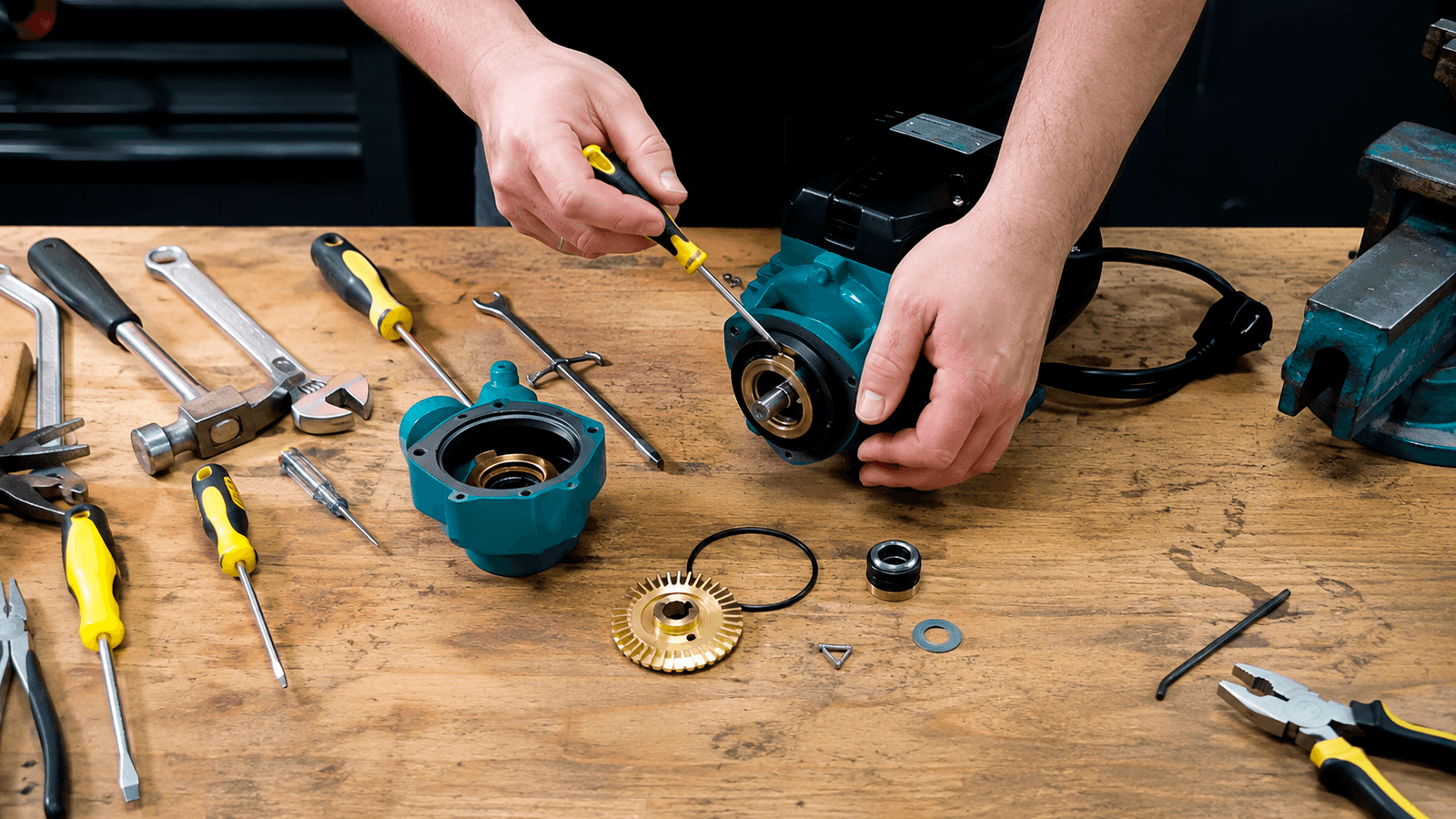

Пошаговая разборка гидравлической части

Начинаем с самого доступного — защитной решётки на нижней части корпуса, через которую вода засасывается внутрь. Она крепится либо винтами, либо защёлками. В первом случае откручиваем винты отвёрткой, во втором — аккуратно поддеваем защёлки плоской отвёрткой или плоскогубцами. Решётку откладываем в сторону — она нам ещё пригодится при сборке.

Под решёткой открывается доступ к рабочему колесу (крыльчатке) и камере насоса. Теперь нужно отсоединить двигатель от насосной части. Для этого откручиваем крепежные болты, которые стягивают две половины корпуса. Обычно их 4–6 штук, расположены по окружности. Здесь важно не перепутать их с другими болтами и не повредить провода, которые идут от двигателя к блоку управления — они часто проходят рядом.

Когда болты откручены, аккуратно разделяем корпус. Делайте это без фанатизма: если части не расходятся, возможно, их «прихватило» накипью или уплотнительным кольцом. В таком случае можно слегка постучать киянкой по корпусу, но не молотком! После разделения вы увидите вал с насаженными на него рабочими колёсами и направляющими аппаратами. Все детали снимаются с вала в определённой последовательности. Снимайте их по одной, сразу раскладывая на чистой поверхности в том порядке, в котором снимали, либо нанизывайте на чистый стержень или ось, сохраняя ориентацию. Это критически важно: перепутать порядок сборки — значит гарантированно получить снижение напора или полный отказ.

Осмотрите каждое рабочее колесо: нет ли трещин, сколов, сильного абразивного износа. Проверьте уплотнительные кольца и сальники — они часто становятся причиной протечек и падения производительности. Если на колёсах есть следы песка или глины — промойте их в чистой воде мягкой щёткой. Жёсткие металлические щётки не использовать — повредите полировку.

Разборка двигателя (если потребовалась)

Если гидравлика в порядке, а насос всё равно не работает или гудит, проблема, скорее всего, в моторе. Разборка двигателя — задача более тонкая, и если вы не уверены в своих силах, лучше остановиться на этом этапе и отдать мотор специалистам. Но если решились — действуйте по следующей схеме.

Установите двигатель вертикально, крышкой вверх. Открутите верхнюю крышку и снимите уплотнительную прокладку. Под крышкой вы увидите масло — в маслонаполненных моделях Vodotok оно залито для охлаждения и смазки подшипников. Слейте его в чистую ёмкость — по цвету и запаху можно многое сказать о состоянии мотора (тёмное и сгоревшее масло — плохой знак).

Теперь нужно извлечь ротор с подшипниками. Для этого с помощью пресса или аккуратных ударов киянкой осадите нижнюю крышку вниз, чтобы освободить стопорное кольцо. После снятия кольца выбивайте нижнюю крышку вместе с ротором лёгкими ударами по концу вала. Ротор вынимается вместе с подшипниками. Осмотрите подшипники: люфт, шероховатость при вращении, ржавчина — повод для замены. Сальник на верхней крышке тоже лучше поменять, если есть малейшие сомнения.

Статор (неподвижную часть с обмотками) трогать без крайней необходимости не стоит. Если обмотки почернели или чувствуется запах гари — это уже не ремонт, а перемотка, которую в домашних условиях делать не рекомендуется. Проверьте мультиметром целостность обмоток и отсутствие замыкания на корпус. Если всё в порядке — можно собирать двигатель в обратной последовательности, залив свежее масло рекомендуемого типа.

Сборка и проверка

Собираем в строго обратном порядке. Гидравлическую часть — начиная с последней снятой детали и заканчивая защитной решёткой. Все резьбовые соединения перед затяжкой смазывайте тонким слоем специальной смазки — это облегчит следующую разборку и защитит от коррозии. Уплотнительные кольца, если они были повреждены, замените на новые — экономия на резинках оборачивается протечками и повторной разборкой через месяц.

Перед погружением в скважину обязательно проверьте насос в ведре или бочке с водой. Залейте воду через заливное отверстие, подключите на короткое время к сети и убедитесь, что аппарат создаёт напор, не гудит посторонними звуками и не бьёт током. Только после этой проверки можно опускать его обратно в скважину.

Чего не стоит делать при разборке?

Опыт показывает, что большинство проблем при самостоятельном ремонте возникает не из-за сложности конструкции, а из-за спешки и невнимательности. Вот два списка, которые помогут избежать типичных ошибок.

Что нужно сделать обязательно:

• Сфотографировать каждый этап разборки на телефон — это лучшая шпаргалка при сборке.
• Раскладывать детали строго по порядку снятия, желательно на чистой светлой ткани.
• Использовать только исправный инструмент — сорванные грани на болтах превращают простую работу в головную боль.
• Заменять все уплотнения и сальники, даже если визуально они кажутся целыми — резина стареет.
• Проверять насос в ёмкости с водой перед установкой в скважину.

Что категорически нельзя:

• Разбирать насос без полного обесточивания — риск удара током остаётся даже при отключенном автомате, если не вынут вилка.
• Использовать молоток и зубило вместо нормального инструмента — корпус треснет.
• Пытаться выпрессовывать подшипники без съёмника — повредите вал или крышку.
• Игнорировать порядок сборки деталей на валу — перепутанные направляющие аппараты дадут падение напора на 30–50%.
• Заливать в мотор первое попавшееся масло — нужен строго рекомендованный тип, иначе подшипники умрут быстро.

Разборка погружного насоса «Водоток» — задача вполне посильная для домашнего мастера, если подходить к ней с холодной головой и тёплыми руками. Главное — не торопиться, фиксировать каждый шаг и аккуратно обращаться с уплотнениями и подшипниками. Гидравлическую часть можно смело разбирать самостоятельно в 90% случаев, а вот к моторной стоит приступать только при наличии опыта и измерительных приборов. В любом случае, регулярная профилактическая разборка с очисткой рабочих колёс от накипи и песка продлевает жизнь насосу в разы — это дешевле, чем покупать новый агрегат каждые два сезона. И помните: если после сборки остались «лишние» детали — вы что-то сделали не так. Лучше пересобрать заново, чем рисковать оборудованием и скважиной.
